Proteções de máquinas industriais: o que a norma exige, o que o chão de fábrica ignora e quanto custa a diferença

Categoria: Segurança industrial | Conformidade | Engenharia de máquinas | Tempo de leitura: 9 minutos

As proteções de máquinas, as guardas físicas que separam os operadores das zonas de corte, esmagamento, projeção ou aprisionamento, muitas vezes passam despercebidas no dia a dia fabril. Embora estejam instaladas há anos e façam parte da rotina de trabalho, a sua eficácia real é frequentemente negligenciada.

A eficácia destas estruturas é testada apenas no momento do incidente, quando já é tarde para ajustes. Nas visitas técnicas que realizamos, constatamos frequentemente que as proteções são desenhadas para satisfazer critérios de inspeções visuais básicas, falhando na conformidade técnica com as normas aplicáveis. Esta desconformidade gera custos operacionais e financeiros muito antes de se registar qualquer sinistro.

Este artigo detalha as exigências da norma EN ISO 14120, analisa os erros mais frequentes na sua aplicação industrial e quantifica o impacto financeiro da desconformidade das guardas de segurança.

O que a EN ISO 14120 exige

A norma EN ISO 14120:2015 constitui a referência europeia para o projeto, construção e seleção de guardas fixas e móveis de proteção contra perigos mecânicos. Como norma do tipo B (com aplicação transversal a diversos setores industriais), substituiu a antiga EN 953 e serve de base para as diretrizes específicas de cada tipo de equipamento.

A mera instalação de uma barreira física em redor de um equipamento é insuficiente para garantir a conformidade técnica. A EN ISO 14120 estabelece requisitos de desempenho específicos. Para que uma proteção seja considerada conforme, deve satisfazer cumulativamente três critérios: o distanciamento de segurança, a robustez construtiva e a adequação da guarda ao nível de risco identificado.

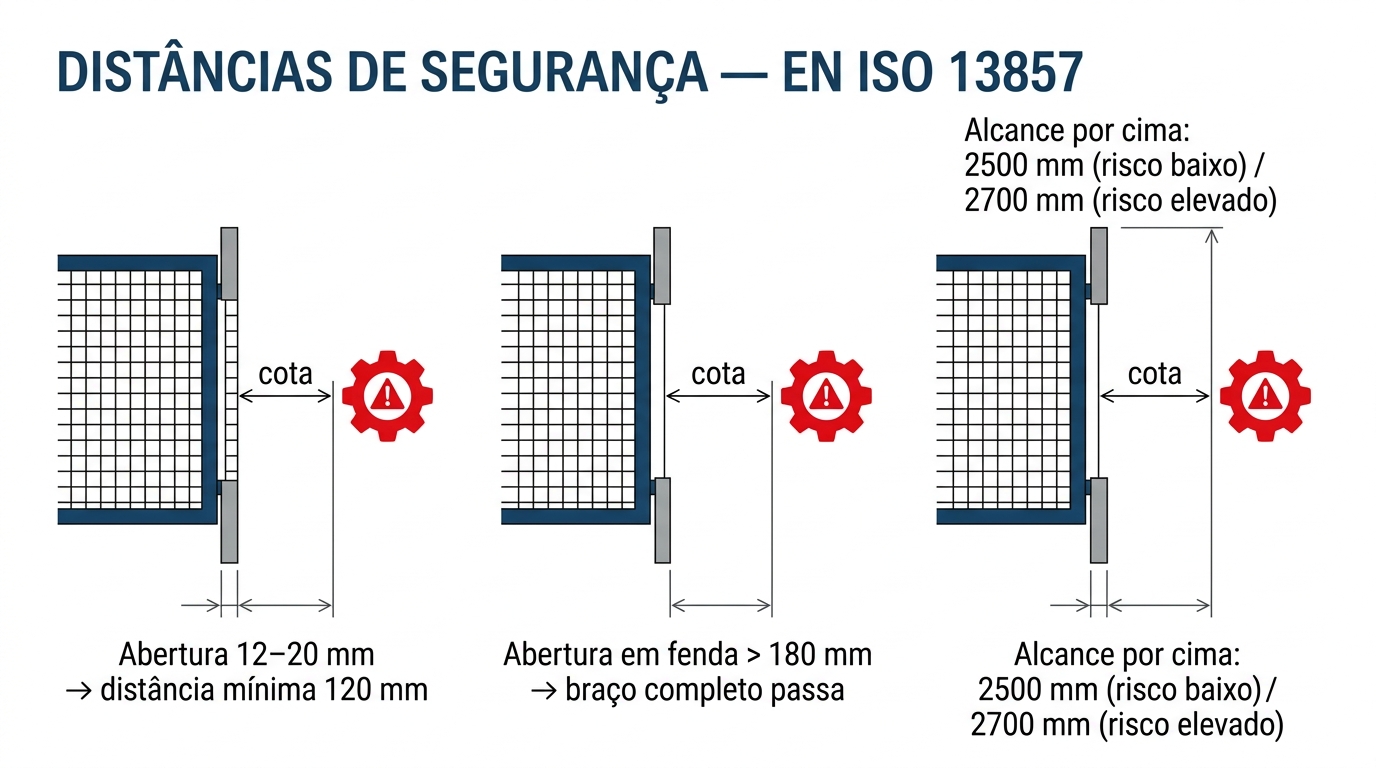

Distâncias de segurança (EN ISO 13857)

A presença física de uma proteção não assegura por si só a segurança dos operadores. Caso a malha possua aberturas que permitam a passagem de um dedo, mão ou braço e o ponto de perigo esteja ao alcance do trabalhador, a estrutura falha o seu propósito. A norma EN ISO 13857:2019 define as distâncias de segurança obrigatórias com base nas dimensões e na geometria das aberturas da proteção.

A relação regulamentar dita que aberturas maiores exigem um maior distanciamento da zona de perigo. A norma apresenta valores de referência específicos para trabalhadores adultos (com idade igual ou superior a 14 anos):

• Aberturas quadradas com dimensões entre 12 e 20 mm possibilitam a introdução de um dedo, exigindo que a zona de perigo se situe a uma distância mínima de 120 mm da abertura.
• Aberturas em fenda superiores a 180 mm, ou aberturas quadradas/redondas acima de 240 mm, permitem o acesso de todo o braço, tornando a barreira insuficiente sem a aplicação de medidas de proteção adicionais.
• Nos casos de alcance por cima da estrutura de proteção, a altura do ponto de perigo varia conforme a avaliação de risco: exige-se 2500 mm em situações de baixo risco e 2700 mm para risco elevado.

Portanto, a seleção da malha para uma guarda perimetral resulta de um cálculo técnico rigoroso, afastando critérios meramente visuais ou de orçamento imediato. O uso de painéis com dimensões inadequadas para a distância instalada resulta numa inconformidade grave, que falha na proteção efetiva do operador.

Requisitos de construção

Os materiais e o comportamento estrutural das guardas devem cumprir critérios rigorosos. As proteções devem suportar as forças operacionais normais, tais como vibração, impacto e esforços mecânicos de remoção, impedindo deformações que causem folgas perigosas. A EN ISO 14120 determina a avaliação obrigatória dos seguintes fatores:

• Robustez estrutural: A barreira deve tolerar os impactos e as vibrações decorrentes do processo produtivo. A oscilação excessiva dos painéis pode afrouxar os pontos de ancoragem e criar aberturas indesejadas.
• Elementos de fixação imperdíveis: As guardas fixas necessitam de ferramentas específicas para a sua remoção. Os parafusos e demais sistemas de união devem permanecer fixados à própria guarda ou à estrutura da máquina após a desmontagem, evitando a perda de componentes e garantindo que o conjunto seja remontado com todas as fixações originais.
• Prevenção de riscos secundários: A construção da guarda deve evitar a criação de novos pontos de perigo, tais como arestas cortantes, rebarbas ou zonas de esmagamento durante o manuseamento.
• Resistência ambiental: A seleção dos materiais e tratamentos superficiais deve considerar a exposição a fluidos de corte, agentes químicos de limpeza, humidade e variações térmicas da linha, de modo a prevenir a degradação prematura e a corrosão.
• Ergonomia e visibilidade: O design da proteção deve viabilizar a visualização das operações sem exigir a desmontagem desnecessária para tarefas de manutenção ou regulação simples, evitando que os operadores tenham o incentivo de contornar ou retirar o dispositivo.

Tipos de proteção

A especificação da barreira é determinada pela frequência de intervenção na zona de perigo:

• Guardas fixas: Indicadas para áreas sem necessidade de acesso rotineiro. Devem ser fixadas permanentemente e exigir o uso de ferramentas para a sua abertura. Esta solução oferece fiabilidade elevada devido ao seu caráter permanente.
• Guardas móveis com encravamento: Adotadas em pontos de intervenção recorrente (como alimentação de material, limpeza ou afinações de ciclo). Estas portas de acesso devem integrar sistemas de encravamento em conformidade com a norma EN ISO 14119, assegurando a paragem imediata dos movimentos perigosos ao abrir a guarda e impedindo a inicialização do equipamento enquanto esta permanecer aberta. Equipamentos com paragem lenta ou elevada inércia requerem sistemas de encravamento com bloqueio por solenoide, garantindo que o acesso só é facultado após a imobilização completa das partes móveis.

Nos cenários em que as barreiras físicas impedem o fluxo de trabalho obrigatório, utilizam-se dispositivos eletrossensíveis, como cortinas de luz de segurança. O posicionamento destes sistemas é regulado pela norma EN ISO 13855 com base no cálculo do tempo de paragem e na velocidade de aproximação do operador. A definição do sistema de segurança baseia-se estritamente na análise de risco formal e no ciclo de trabalho do equipamento.

Os 5 erros mais comuns em proteções industriais

As vistorias técnicas revelam desvios recorrentes que comprometem a integridade das instalações de segurança. Os problemas mais comuns incluem:

1. Incompatibilidade entre dimensão de malha e distância de instalação: Instalação de painéis com aberturas amplas a distâncias reduzidas de órgãos móveis, violando os parâmetros estabelecidos na norma EN ISO 13857.
2. Neutralização de dispositivos de encravamento: Desativação de sensores e encravamentos de portas através do uso de atuadores extra ou pontes elétricas para evitar paragens no fluxo produtivo, o que anula a barreira de segurança física e transfere a responsabilidade civil e criminal por eventuais acidentes para os operadores e gestores de manutenção.
3. Ausência de fixações cativas em guardas fixas: Utilização de parafusos normais que se perdem em desmontagens consecutivas de manutenção. Sem as fixações cativas exigidas pela norma, as proteções tendem a ser remontadas de forma incompleta, comprometendo a rigidez mecânica da estrutura.
4. Layout de proteção inadequado à ergonomia de trabalho: Barreiras mal planeadas que dificultam o acesso técnico ou prolongam os tempos de ciclo de produção, estimulando a sua remoção deliberada por parte dos operadores para facilitar o trabalho.
5. Reutilização de proteções antigas em novos layouts: Adaptação de guardas existentes a novos postos de trabalho ou máquinas modificadas sem a realização prévia de uma nova análise de riscos que valide as novas distâncias de segurança e as novas condições de operação.

O custo real da não conformidade

A perspetiva de encarar as proteções industriais apenas sob o prisma do custo inicial ignora o impacto financeiro cumulativo decorrente da não conformidade.

Custo direto: acidentes e paragens

A ocorrência de um sinistro numa máquina acarreta a suspensão da atividade produtiva para a instrução de inquéritos, a possibilidade de selagem judicial ou administrativa do equipamento, a necessidade de intervenções de engenharia corretivas em caráter de urgência e a alocação de recursos internos para a gestão de crises. O custo acumulado destas paragens não planeadas ultrapassa rapidamente o investimento exigido para a correta implementação original das barreiras.

Além do impacto humano intolerável, os acidentes de trabalho graves desencadeiam processos judiciais e indemnizações elevados, cujos encargos diretos e indiretos ultrapassam largamente os custos de prevenção.

Custo indireto: seguros, inspeções e contencioso

A segurança de máquinas em Portugal rege-se pelo Decreto-Lei n.º 103/2008 (que transpõe a Diretiva Máquinas 2006/42/CE) e pelo Decreto-Lei n.º 50/2005 relativo aos equipamentos de trabalho, sendo fiscalizada pela ACT (Autoridade para as Condições de Trabalho). A deteção de deficiências nas proteções resulta na instauração de processos de contraordenação, com coimas associadas e imposição de prazos restritos para a implementação de melhorias. Perante situações de perigo iminente, as autoridades podem determinar o embargo imediato do equipamento. As perdas associadas à quebra de produção durante a paragem forçada superam significativamente o valor monetário da coima.

Os sinistros refletem-se ainda no aumento das apólices de seguro de acidentes de trabalho e no escrutínio redobrado por parte de auditores externos, fator crítico para fornecedores de setores rigorosos como o automóvel e o aeroespacial. Adicionalmente, importa considerar a transição regulamentar europeia: o novo Regulamento (UE) 2023/1230 entra em vigor a 20 de janeiro de 2027, revogando a Diretiva Máquinas e introduzindo requisitos mais exigentes. Sistemas projetados sem margem de segurança técnica adequada poderão enfrentar obsolescência regulamentar a curto prazo.

Proteções modulares em perfil de alumínio: a alternativa técnica

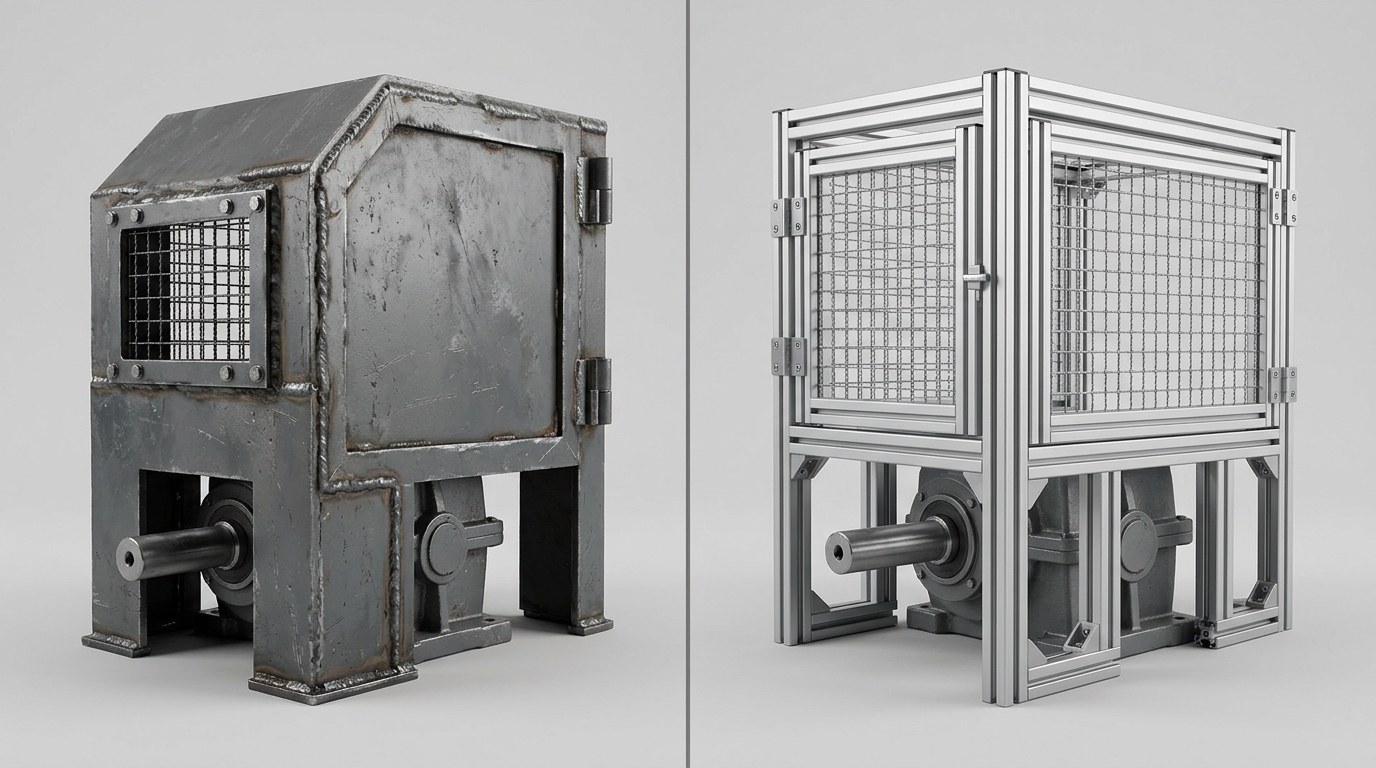

A seleção entre estruturas soldadas de fabrico próprio e sistemas de proteção modulares baseados em perfis de alumínio influencia diretamente o custo de ciclo de vida do equipamento.

Acessibilidade para atividades de manutenção

Estruturas metálicas soldadas constituem blocos rígidos de difícil remoção. A necessidade de efetuar operações mecânicas complexas para desapertar ou cortar elementos soldados desincentiva a reposição correta das proteções após a intervenção técnica. Os sistemas modulares de alumínio permitem a desmontagem localizada e rápida com ferramentas manuais comuns, simplificando as tarefas e assegurando que as guardas são reinstaladas de imediato na sua posição original de conformidade.

Rigor dimensional para garantia de conformidade

Como as tolerâncias definidas na EN ISO 13857 impõem limites rigorosos, a exatidão construtiva é indispensável. O uso de perfis extrudidos calibrados e malhas com dimensões padronizadas facilita a validação documental da distância de segurança em auditorias. Pelo contrário, as proteções artesanais em chapa soldada sofrem de desvios dimensionais significativos resultantes das tensões térmicas de soldadura, dificultando a certificação documental da conformidade geométrica.

Flexibilidade face a alterações de layout

A dinâmica industrial exige modificações frequentes na disposição de máquinas e linhas de montagem. Enquanto as proteções soldadas exigem a destruição física e a eliminação como resíduo em caso de alteração estrutural, os componentes de um sistema modular de alumínio são totalmente desmontáveis, reconfiguráveis e reutilizáveis noutros pontos da fábrica, gerando poupanças crescentes a médio prazo.

Análise de caso: substituição de proteções no setor automóvel

Um fornecedor de componentes automóveis foi auditado por um cliente final que identificou dois desvios graves numa célula robotizada de soldadura: o distanciamento insuficiente da malha de proteção relativamente ao raio de ação do robô e a anulação mecânica do encravamento da porta de acesso rápido.

A readequação com recurso a estruturas de aço soldadas exigiria intervenções metalomecânicas e de pintura in loco, resultando num período de inatividade prolongado da célula. A empresa optou pela implementação de uma vedação perimetral modular em alumínio, utilizando malhas de dimensões calibradas em função da distância real do ponto de perigo e integrando um sistema de fecho e encravamento mecânico certificado pela EN ISO 14119. A instalação foi concluída limitando o tempo de paragem ao período de substituição física das estruturas, e o processo de homologação técnica foi acompanhado de relatórios de conformidade detalhados para cada tramo da barreira, cumprindo integralmente as exigências de rastreabilidade da auditoria.

Checklist de conformidade (10 pontos)

Para avaliar preliminarmente o nível de conformidade das proteções de máquinas, recomenda-se a aplicação da seguinte lista de verificação técnica no chão de fábrica:

1. Dispõe de uma avaliação de riscos atualizada que suporte a tipologia de barreira selecionada para cada ponto crítico?
2. A abertura geométrica da malha está devidamente correlacionada com a distância física de segurança aos elementos em movimento, em conformidade com a EN ISO 13857?
3. As guardas fixas necessitam de chaves ou ferramentas industriais para a sua desmontagem e possuem parafusos cativos que permanecem fixados ao painel?
4. As guardas móveis com portões de acesso a zonas de perigo integram dispositivos de encravamento em conformidade com a EN ISO 14119?
5. Os sensores e chaves de segurança estão totalmente operacionais, sem registo de desativações de emergência ou desvios elétricos no painel de comando?
6. A estrutura mecânica da proteção resiste às vibrações e forças mecânicas normais do equipamento, mantendo-se rígida?
7. Os acabamentos, cantos e uniões da guarda estão isentos de rebarbas, cantos vivos ou pontos de aprisionamento de mãos?
8. A seleção de materiais (alumínio, policarbonato, aço inox) é adequada à exposição química e térmica de lubrificantes e detergentes do posto de trabalho?
9. O desenho construtivo permite realizar operações de alimentação, afinação e manutenção básica sem necessidade de remover a barreira física?
10. Existem relatórios de ensaio, fichas de conformidade e fichas técnicas arquivadas para apresentação imediata em caso de inspeções da ACT ou auditorias de clientes?

A identificação de respostas negativas ou incertas em qualquer um destes pontos sinaliza desvios técnicos que requerem intervenção imediata para garantir a segurança jurídica e operacional da empresa.

Conclusão

A avaliação de uma guarda de segurança industrial baseia-se na verificação técnica e documental de três critérios principais: a proporção entre a abertura e a distância aos elementos perigosos, a estabilidade e durabilidade da estrutura sob esforço, e a adequação do sistema à frequência de operação exigida no posto.

A conformidade técnica constitui um investimento que protege os ativos da empresa, minimizando a exposição a custos imprevistos decorrentes de paragens forçadas de produção, penalizações administrativas e responsabilidade por sinistros.

A equipa técnica da Makprofile realiza diagnósticos diretamente nos locais de instalação, aferindo as distâncias e as condições de robustez construtiva à luz das normas aplicáveis.

O seu parque de máquinas está devidamente preparado para uma auditoria industrial ou inspeção oficial da ACT?

A Makprofile realiza auditorias de segurança e conformidade diretamente nas suas instalações fabris, identificando desvios normativos e propondo as respetivas soluções de engenharia de segurança de máquinas.
