Altura ideal da bancada de trabalho industrial: a tabela por tipo de tarefa

Oito centímetros. É essa a margem que costuma separar a altura ideal da bancada de trabalho industrial daquela a que o posto foi realmente instalado.

Uma diferença dessa ordem separa um posto de montagem onde a cadência se mantém até ao fim do turno de um posto onde a produção começa a desacelerar a partir do meio da tarde, porque o operador passa as horas seguintes a compensar com postura. Oito centímetros na altura da superfície de trabalho, uma medida que não é tida em conta quando o posto é instalado e que raramente entra na lista de causas quando alguém investiga por que razão aquela célula está a render menos.

Quando a produtividade de um posto cai, a investigação segue quase sempre o mesmo caminho: velocidade de execução, qualidade dos componentes, desempenho do operador, método definido. São hipóteses razoáveis, porque qualquer uma delas pode explicar a quebra. No entanto, falta sempre a mesma variável: a altura ideal da bancada de trabalho e o dimensionamento do posto.

Por isso, este artigo trata a altura da bancada como aquilo que ela é do ponto de vista de engenharia: um parâmetro com método de cálculo, com gamas de referência publicadas e com consequências mensuráveis em postura, fadiga e exatidão. Trata também de um erro de leitura que se repete em quase todo o conteúdo disponível em português sobre este tema.

Resposta rápida: qual é a altura ideal da bancada de trabalho

Na prática, a altura ideal de uma bancada de trabalho industrial não é um número fixo. Calcula-se a partir da altura do cotovelo do operador em pé, e depois desconta-se a espessura da peça e do gabarito, porque o que tem de ficar à altura certa são as mãos sobre a peça, e não o tampo.

• Trabalho de precisão (montagem fina, inspeção visual): superfície cerca de 5 a 10 cm acima da altura do cotovelo, com apoio de antebraços obrigatório.
• Trabalho ligeiro (montagem manual corrente): cerca de 5 a 10 cm abaixo do cotovelo.
• Trabalho com aplicação de força: entre 10 e 40 cm abaixo do cotovelo, consoante a fonte e a magnitude da força descendente.

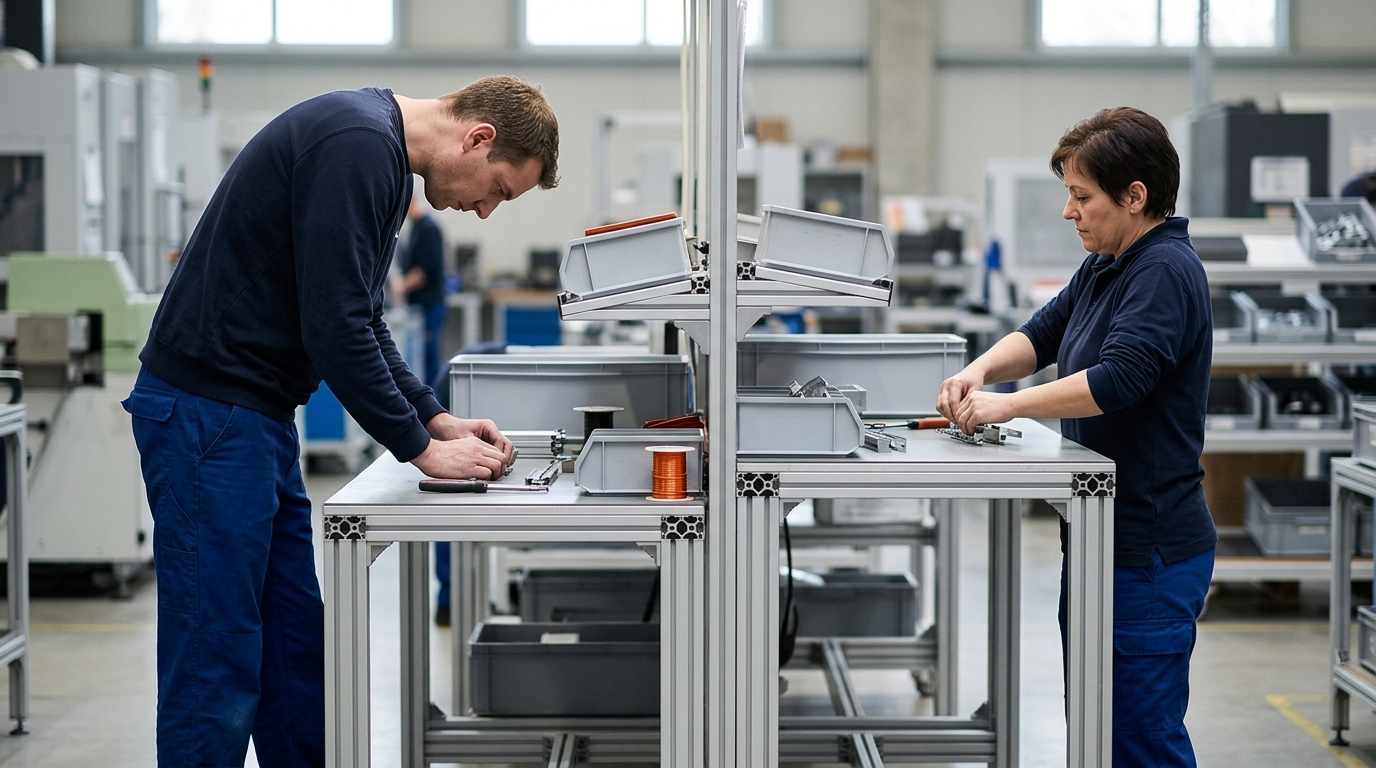

Num posto partilhado por vários operadores, a diferença de altura de cotovelo entre uma mulher no percentil 5 e um homem no percentil 95 ronda os 28 cm. Por isso, nenhuma altura fixa serve os dois. Ou seja, ou se regula a bancada, ou se calça o operador, ou se calça a peça.

1. A altura da bancada de trabalho e a altura efetiva não são a mesma medida

Este é o ponto onde a maioria dos cálculos de altura ideal de bancada de trabalho falha, porque falha antes de começar. Na prática, a altura que interessa ao corpo do operador é a altura a que as mãos executam a tarefa e o tampo é apenas o meio para lá chegar. Se sobre esse tampo assenta um gabarito de 40 mm, uma base de aperto de 30 mm e uma peça de 60 mm, a altura efetiva de trabalho está 130 mm acima do tampo. Uma bancada dimensionada com rigor para 95 cm passa a operar, na prática, a 108 cm.

Por exemplo, o Ergonomic Checkpoints da Organização Internacional do Trabalho é explícito neste ponto: fala sistematicamente em hand height, a altura das mãos, e recomenda o uso de plataformas sob a peça para subir a altura de trabalho ou de estrados sob os pés do operador para a baixar em termos relativos. O guia de ergonomia ERG016 do Alberta Occupational Health and Safety diz o mesmo por outras palavras: o tamanho do objeto em que se trabalha é um dos fatores que determina a altura da superfície.

Na prática, isto significa que a medição correta se faz com o posto carregado, ou seja, com o gabarito montado e com uma peça representativa em posição. Quando se mede a bancada vazia, o número obtido não descreve o trabalho real.

2. A regra do cotovelo: como calcular a altura ideal da bancada de trabalho

O método que substitui os intervalos genéricos é simples de aplicar e, além disso, está publicado por várias autoridades de saúde e segurança no trabalho. Sempre que precisa de fixar a altura ideal de uma bancada de trabalho, é por aqui que deve começar.

Como medir a altura do cotovelo

Em primeiro lugar, o operador fica em pé, na postura de trabalho, com o calçado que usa habitualmente e sobre o pavimento real do posto, incluindo tapete se existir. Depois, deixa cair os braços ao longo do corpo e flete os antebraços até 90 graus. Em seguida, mede-se a distância vertical do chão à face inferior do cotovelo. Assim, essa é a referência.

Depois, repete-se para cada operador que usa aquele posto. Caso o posto rode entre turnos, medem-se todos, porque é a amplitude entre o mais baixo e o mais alto que vai determinar a solução.

Os três regimes de altura de bancada de trabalho

Por norma, as recomendações variam consoante a força exercida e a exigência visual da tarefa. Por exemplo, a tabela abaixo mostra os valores publicados por quatro fontes distintas, com a divergência à vista em vez de diluída numa média.

Além disso, a EU-OSHA reproduz a tabela do CCOHS no seu relatório sobre trabalho em pé prolongado, o que lhe dá circulação europeia.

Porque é que a precisão sobe e a força desce

Quando o trabalho é de precisão, o olho tem de estar perto da peça e a mão tem de estar estabilizada. Por isso, subir a superfície aproxima o campo visual e permite apoiar os antebraços, o que retira carga estática ao trapézio. No entanto, sem esse apoio, subir a bancada tem o efeito contrário, porque obriga a manter os ombros em abdução durante horas.

Em trabalho com força, por outro lado, o operador precisa de transferir peso do corpo para a peça. Isso só é possível quando a superfície está suficientemente baixa para o cotovelo passar a fazer alavanca em vez de a mão fazer força isolada.

A divergência entre 20 a 40 cm do CCOHS e 10 a 25 cm das fontes de Alberta e do Ontário é real e não se resolve tirando uma média. Por exemplo, em trabalho com força elevada e cadência baixa, o valor mais baixo faz sentido. Em trabalho com força moderada e cadência alta, descer 40 cm obriga a fletir o tronco, o que troca um problema de ombro por um problema lombar. Convém decidir caso a caso, e é para isso que existe a avaliação postural.

3. Os intervalos de altura de bancada de trabalho que circulam nos catálogos

Normalmente, quem procura este tema em português encontra a mesma tríade: 95 a 110 cm para precisão, 85 a 95 cm para trabalho ligeiro, 75 a 85 cm para trabalho pesado. São números úteis como ordem de grandeza, mas não têm origem primária identificável, porque circulam em catálogos comerciais sem norma nem estudo por trás.

Em contrapartida, há um conjunto de valores com proveniência conhecida. O MSD Prevention Guideline do Ontário publica gamas derivadas de Pheasant e Haslegrave, Bodyspace: Anthropometry, Ergonomics and the Design of Work, 3.ª edição:

Ainda assim, há uma diferença importante de interpretação. Estes intervalos não indicam a altura certa da bancada de trabalho, porque indicam a amplitude de regulação que uma bancada ajustável deve cobrir para servir cerca de 90 por cento da população trabalhadora. Assim, ler os 102 a 132 cm como “a bancada de precisão anda por aí” é usar o número ao contrário.

4. Uma altura ideal de bancada de trabalho para vários operadores



É aqui que a maior parte dos postos falha, e a razão costuma estar na decisão de compra, antes de qualquer questão técnica.

Para perceber porque é que uma única altura ideal de bancada de trabalho não serve toda a gente, convém olhar para os dados. A base de dados antropométrica DINED, da Universidade Técnica de Delft, publica para a população adulta neerlandesa dos 20 aos 60 anos:

No entanto, há duas ressalvas honestas sobre estes números. A primeira: o DINED mede população neerlandesa, a mais alta da Europa, pelo que os valores absolutos não servem como substituto de dados portugueses. A segunda: para Portugal existem estudos antropométricos publicados, nomeadamente Barroso e outros (2005) e Anacleto Filho e outros (2023), este último com 343 trabalhadores de uma indústria do Norte do país, mas os valores estão em publicações de acesso pago e a própria literatura portuguesa assinala que a base nacional de referência está desatualizada.

Ainda assim, o que se retém é a ordem de grandeza da amplitude, que é robusta: perto de 28 cm de diferença de altura de cotovelo dentro de uma equipa normal. Por isso, uma bancada fixa a 90 cm serve bem um operador e serve mal os outros dois.

As três respostas possíveis

Perante essa amplitude há três caminhos para chegar à altura ideal da bancada de trabalho e, apesar de diferentes, todos são legítimos consoante o contexto.

1. Calçar o operador. Ou seja, estrados de altura definida por posto, atribuídos por operador. É a solução mais barata e funciona bem quando o posto tem titular fixo. No entanto, perde eficácia sempre que o posto roda com frequência, porque o estrado passa a ser um obstáculo de circulação.
2. Calçar a peça. Isto é, bases, gabaritos e suportes que sobem a altura efetiva de trabalho sem mexer no tampo. Resolve o caso do operador alto que trabalha com peça pequena e, por isso, é frequentemente a intervenção com melhor relação custo-benefício.
3. Regular a bancada. A resposta correta quando o posto é partilhado, quando a mesma bancada executa tarefas de regimes diferentes, ou quando a amplitude de estaturas na equipa é elevada.

Regulação manual ou elétrica

Na prática, a escolha entre as duas depende quase inteiramente da frequência de utilização, e não do orçamento.

Regulação por pinos ou por manivela serve quando a altura muda poucas vezes, tipicamente na afinação inicial do posto ou numa mudança de referência de produto. É robusta, não tem eletrónica e não avaria. Em contrapartida, exige que alguém pare o posto para ajustar.

No entanto, a regulação elétrica justifica-se a partir do momento em que a altura tem de mudar a cada troca de turno ou a cada troca de operador. Se o ajuste tem de acontecer três vezes por dia, uma manivela é um ajuste que ninguém vai fazer. Na prática, a regra que costuma decidir é esta: se o ajuste tem de ser feito por quem opera, no seu próprio tempo de ciclo, então tem de ser elétrico com memória de posição.

Nos postos que projetamos em perfil modular de alumínio, esta decisão é tomada na fase de análise, porque condiciona a estrutura da bancada e não é reversível sem custo. O nosso processo de desenvolvimento de projeto coloca esta pergunta logo na primeira fase.

5. Altura da bancada de trabalho em posto sentado

Quando o trabalho é feito sentado, a superfície fica ao nível do cotovelo com os braços pendentes, ou ligeiramente abaixo. Para trabalho de precisão sentado, o guia ERG016 admite subir até 15 cm, desde que existam apoios de braço e um gabarito que segure a peça.

Além da altura, o espaço livre para as pernas é o que costuma ser esquecido. Por exemplo, veja os valores do guia GEIS4 do Health and Safety Executive britânico para posto industrial sentado:

Além disso, o Ergonomic Checkpoints da OIT acrescenta um limite prático: a espessura do tampo não deve exceder 5 cm, precisamente para garantir espaço para os joelhos. Por isso, gavetas e prateleiras à frente do operador sentado ficam excluídas.

6. O que as normas dizem sobre a altura da bancada de trabalho

Esta é a secção que corrige o erro mais comum do conteúdo disponível em português sobre a altura ideal de bancadas de trabalho industriais.

Na prática, a confusão entre a EN 527-1 e as normas de posto industrial explica boa parte dos “72 a 75 cm” que aparecem em resultados de pesquisa. Ou seja, são os valores de uma secretária de escritório aplicados a uma bancada de montagem. Quando o trabalho é feito em pé e com ferramenta na mão, esse número está entre 20 e 30 cm abaixo do que faz sentido.

7. O que a lei portuguesa exige

Em Portugal, a ergonomia do posto de produção não é matéria de boa prática opcional.

A Lei n.º 102/2009, de 10 de setembro, que estabelece o regime jurídico da promoção da segurança e saúde no trabalho, determina no artigo 15.º, n.º 2, alínea e), que o empregador deve assegurar a adaptação do trabalho ao homem, especialmente no que se refere à conceção dos postos de trabalho, à escolha de equipamentos de trabalho e aos métodos de trabalho, com vista a atenuar o trabalho monótono e repetitivo e a reduzir os riscos psicossociais.

Além disso, completam o quadro aplicável a chão de fábrica:

• Decreto-Lei n.º 330/93, de 25 de setembro, que transpõe a Diretiva 90/269/CEE e fixa prescrições mínimas para a movimentação manual de cargas, com risco dorso-lombar. É o diploma a invocar quando o problema é a altura a que a carga é pegada e pousada.
• Decreto-Lei n.º 347/93 e Portaria n.º 987/93, sobre prescrições mínimas nos locais de trabalho, incluindo espaço livre por posto e circulação.
• Decreto-Lei n.º 50/2005, de 25 de fevereiro, sobre utilização de equipamentos de trabalho, quando o posto integra máquina.

No entanto, fica de fora, e este é o ponto de rigor que quase todo o conteúdo português falha, o Decreto-Lei n.º 349/93. Esse diploma transpõe a Diretiva 90/270/CEE e aplica-se a equipamentos dotados de visor, ou seja, a postos de trabalho com ecrã. É legislação de escritório. Citá-lo para justificar a ergonomia de um posto de montagem é aplicar o diploma errado.

8. Trabalho em pé prolongado

Fixar a altura ideal da bancada de trabalho resolve a geometria. No entanto, não resolve a carga estática de estar em pé seis a oito horas.

Além disso, os números da EU-OSHA sobre trabalho em pé prolongado, no relatório Prolonged constrained standing at work, dão a dimensão do problema: por exemplo, 20 por cento dos trabalhadores da União Europeia passam a maior parte do tempo de trabalho em pé e 69 por cento estão em pé ou a andar durante pelo menos um quarto do tempo. Além disso, estar em pé mais de quatro horas por dia associa-se a duas a seis vezes mais dor nos membros inferiores e a um aumento de 82 por cento no risco de lombalgia face a não estar em pé.

Na prática, há duas medidas com recomendação oficial consistente:

• Barra ou apoio de pé alternado. Permite transferir o peso do corpo de uma perna para a outra e, por isso, é recomendada pelo CCOHS, pelo guia de Alberta e pela EU-OSHA. Além disso, é barata e integra-se na própria estrutura da bancada.
• Tapete antifadiga. Recomendado, no entanto, com ressalvas explícitas. Além disso, o CCOHS avisa que mais macio e mais espesso nem sempre é melhor, que a espuma demasiado mole aumenta a fadiga e o risco de tropeçamento, e que o tapete por si só não elimina o desconforto nos pés. Por isso, as arestas devem ser em rampa.

Ao escolher o tapete, convém lembrar que ele altera a altura do cotovelo do operador. Ou seja, um tapete de 20 mm sobe o operador 20 mm e desce, em termos relativos, a altura efetiva de trabalho. Caso a bancada já estivesse afinada, tem de ser reafinada.

9. Como auditar a altura das bancadas de trabalho da sua fábrica numa tarde

Na prática, este é um protocolo de sete passos, executável com fita métrica, máquina fotográfica e uma folha de cálculo.

1. Em primeiro lugar, liste os postos e o regime de cada um. Precisão, ligeiro ou força. Note que um posto pode ter mais do que um regime ao longo do ciclo e, por isso, isso já é um resultado da auditoria.
2. Depois, meça a altura do tampo em cada posto, com o posto carregado como está em produção.
3. Meça a altura efetiva de trabalho, ou seja, a altura a que as mãos executam a operação, com o gabarito e a peça em posição.
4. Em seguida, meça a altura do cotovelo de cada operador que utiliza o posto, com calçado de trabalho e sobre o pavimento real, tapete incluído.
5. Calcule o desvio entre a altura efetiva e o alvo do regime. Sempre que o desvio for superior a 10 cm em qualquer sentido, o posto tem de ser corrigido.
6. Fotografe a postura de perfil, a meio do ciclo, e não no início, porque a postura que interessa é a que o operador adota quando está a trabalhar a ritmo.
7. Por último, ordene por exposição. Depois, multiplique o desvio pelo número de ciclos por turno e pelo número de operadores expostos. Assim, o topo dessa lista é onde se começa.

Na prática, este exercício encaixa naturalmente na análise de custo que descrevemos no artigo O custo de um posto de trabalho mal dimensionado, onde tratamos as zonas de alcance e o fluxo de abastecimento com o mesmo tipo de leitura.

10. O que a evidência mostra, e o que não mostra

Antes de continuar, vale a pena ser claro sobre os limites do que se pode afirmar, porque este é um tema onde circulam percentagens sem estudo por trás.

O que está documentado. Por exemplo, um estudo experimental publicado em Frontiers in Physiology em 2022, de Choi e In, comparou a execução de tarefas manipulativas de alta exatidão a uma altura de referência ergonómica e a 120 por cento dessa altura. Na altura elevada, ou seja, na condição errada, a exatidão foi significativamente inferior, o desvio de toque aumentou e a atividade eletromiográfica dos três feixes do deltoide subiu, com redução da frequência mediana, o que indica fadiga. Todos os efeitos com significância estatística.

Do lado do impacto organizacional, o estudo de Aarås publicado em Ergonomics em 1994, numa unidade de montagem eletromecânica da Alcatel em Oslo, registou uma descida do absentismo por doença musculoesquelética de 5,3 para 3,1 por cento e da rotatividade de pessoal de 30,1 para 7,6 por cento, com um retorno de aproximadamente nove vezes o investimento. No entanto, importa o contexto: a intervenção foi um redesenho de posto que incluiu altura de trabalho e apoio de braço, medido por eletromiografia do trapézio superior, e não um ensaio isolado de altura de bancada.

O que não está documentado. No entanto, não existe nenhum estudo primário identificável que quantifique, em percentagem, o ganho de produtividade ou a redução de taxa de erro atribuível especificamente à correção da altura de uma bancada industrial. Por isso, as percentagens que circulam em materiais comerciais sobre este tema não têm origem verificável e preferimos não as usar.

11. Perguntas frequentes

Qual é a altura ideal de uma bancada de trabalho industrial?

Não existe um valor único para a altura ideal de uma bancada de trabalho, porque se calcula a partir da altura do cotovelo do operador em pé: cerca de 5 a 10 cm acima para trabalho de precisão com apoio de antebraços, 5 a 10 cm abaixo para trabalho ligeiro, e 10 a 40 cm abaixo para trabalho com aplicação de força. Depois, à altura obtida desconta-se a espessura da peça e do gabarito.

E se a bancada for usada por operadores de estaturas muito diferentes?

Uma vez que a diferença de altura de cotovelo entre percentis extremos ronda os 28 cm, nenhuma altura fixa consegue servir toda a equipa. Ou seja, as três soluções são estrados atribuídos por operador, elevação da peça através de gabaritos, ou bancada com regulação de altura. Em posto partilhado com rotação frequente, a regulação é a única que funciona sem penalizar alguém.

72 a 75 cm não é a altura padrão de uma bancada?

Esse intervalo vem da EN 527-1, ou seja, da norma de mobiliário de escritório, que fixa 740 ± 20 mm para secretárias fixas. Por isso, não se aplica a postos de produção nem serve para definir a altura ideal de uma bancada de trabalho. Para trabalho em pé com ferramenta na mão, essa altura obriga a fletir o tronco durante todo o turno.

Que norma devo citar num caderno de encargos de postos de trabalho?

Deve citar a EN ISO 14738, ou seja, a norma que trata requisitos antropométricos para conceção de postos de trabalho em máquinas, sentado e em pé. Depois, para a avaliação da postura resultante, use a ISO 11226 e a EN 1005-4. Note que a EN 547-3 aplica-se a aberturas de acesso a máquinas e não a alturas de superfície de trabalho.

A altura da bancada muda se o operador usar tapete antifadiga?

Muda, porque o tapete eleva o operador pela sua espessura e baixa, em termos relativos, a altura efetiva de trabalho. Um tapete de 20 mm exige reafinar a bancada em 20 mm. Por isso a altura do cotovelo mede-se sempre sobre o pavimento real do posto, com o tapete já instalado.

Qual é a base legal em Portugal para exigir a correção de um posto?

A Lei n.º 102/2009, artigo 15.º, n.º 2, alínea e), que obriga o empregador a adaptar o trabalho ao homem, com referência expressa à conceção dos postos de trabalho. Para movimentação manual de cargas aplica-se o Decreto-Lei n.º 330/93. O Decreto-Lei n.º 349/93 diz respeito a equipamentos com visor e não se aplica a postos de produção.

Regulação manual ou elétrica?

Manual sempre que a altura é afinada poucas vezes, tipicamente na instalação ou na mudança de referência. Em contrapartida, elétrica com memória de posição quando o ajuste tem de ser feito pelo próprio operador, várias vezes por dia. Na prática, uma manivela num posto que troca de operador três vezes por dia acaba por não ser usada.

Ligações úteis

• O custo de um posto de trabalho mal dimensionado, com as zonas de alcance e o cálculo de perda por micromovimento.
• Postos de trabalho ergonómicos industriais, com o enquadramento do framework E.R.G.O.
• 6 critérios para um bom perfil de alumínio, para quem vai especificar a estrutura da bancada.
• Melhorar o fluxo de produção, sobre microparagens e obstáculos ao ritmo.
• Catálogo ASK, com dados técnicos das séries 40 e 45 e configurações de posto de trabalho, incluindo postos ESD.
• Catálogo FATH, com componentes de posto de trabalho, braços de monitor, calhas de suporte e pés niveladores.

Precisa de afinar os postos da sua fábrica?

Caso tenha postos onde a altura ideal da bancada de trabalho nunca foi calculada, o caminho mais rápido é medir. Depois, envie a planta do posto, ou apenas uma fotografia de perfil com uma fita métrica visível, e devolvemos uma proposta de cotas com o regime de tarefa identificado e a solução de regulação recomendada.

Pedir análise do posto · Falar com a equipa técnica

Fontes

• CCOHS, Working in a Standing Position: Basic Information, revisto em 2022.
• CCOHS, Anti-fatigue Mats.
• EU-OSHA, Prolonged constrained standing at work: health effects and good practice advice, 2021.
• Alberta Occupational Health and Safety, Ergonomics ERG016: Workstation Design.
• MSD Prevention Guideline for Ontario, Standing Workstation Height for Manual Tasks, com valores derivados de Pheasant e Haslegrave, Bodyspace, 3.ª ed., Taylor & Francis, 2006.
• OIT e IEA, Ergonomic Checkpoints, pontos 51 e 55.
• HSE, GEIS4: Seating at work.
• TU Delft, base de dados antropométrica DINED, população adulta neerlandesa 20 a 60 anos.
• ISO, ISO 14738:2002, Safety of machinery: anthropometric requirements for the design of workstations at machinery, confirmada em 2023.
• ISO, ISO 11226:2000, Ergonomics: evaluation of static working postures.
• Choi, H. S. e In, H. (2022), “The effects of operating height and the passage of time on the end-point performance of fine manipulative tasks”, Frontiers in Physiology, 13:944866.
• Aarås, A. (1994), “The impact of ergonomic intervention on individual health and corporate prosperity in a telecommunications environment”, Ergonomics, 37(10), 1679 a 1696, DOI.
• Anacleto Filho, P. C. e outros (2023), “Establishing an anthropometric database: A case for the Portuguese working population”, International Journal of Industrial Ergonomics, 97, 103473.
• Lei n.º 102/2009, de 10 de setembro, Diário da República.
• Decreto-Lei n.º 330/93, de 25 de setembro, Diário da República.
